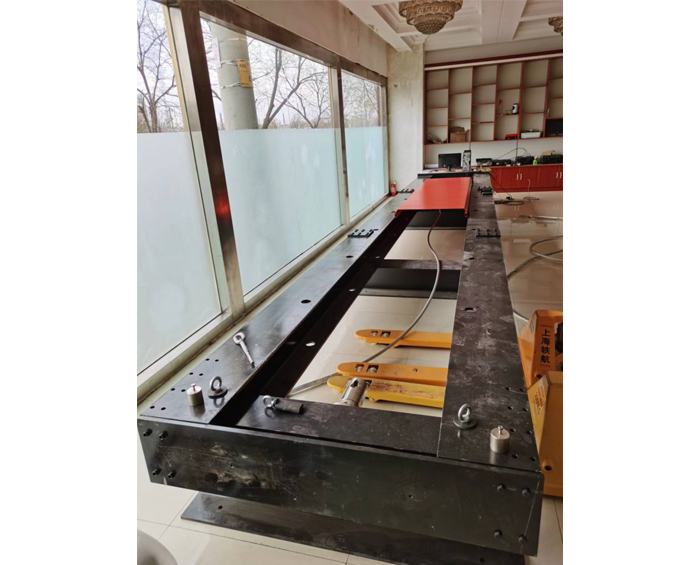

臥式拉力試驗機 YTN-HT500

一、 產品介紹:

微機控制電子伺服臥式拉力試驗機采用我公司成熟的萬能試驗機技術，增加鋼架結構將立式試驗變?yōu)榕P式試驗，這樣增加了拉伸空間,滿足了大試樣、全尺寸試樣的試驗。該試驗機主要用于材料和零部件的靜態拉伸性能試驗。可用于各種金屬材料、鋼絲繩、鏈條、繩子、吊裝帶、集成材等的拉伸、廣泛用金屬制品、建筑結構、船艦、軍工等領域。

二、 概 述

1. 主要用途與適用范圍

本試驗機適合金屬、橡膠、塑料及其它材料的機械性能測試與研究，可廣泛應用于機械、冶金、建筑、交通、航空、航天、船舶、陶瓷、汽車、醫藥及電力電子等行業。

2. 性能特點

① 加荷框架

a. 主機框架包括空間調整橫梁，加載橫梁、標定梁、導軌和滾珠絲杠，所有零件均為鋼件，結構緊湊，連接牢固，保證了試驗機的剛度和移動梁的運行平穩。

b. 試驗機分試件裝夾空間，加載空間以及標定空間，保證了試驗機的精度，操作簡便。

c. 試驗空間充分（可達10米），可最大限度的滿足各類試驗要求。

d. 機架防護外罩保證滾珠絲杠的清潔，橫梁限位裝置保證試驗機的安全運行。

② 橫梁驅動

交流伺服(步進)驅動系統控制交流伺服（步進）電機，通

過減速系統驅動滾珠絲杠轉動，從而使加載橫梁左右移動。

b. 采用無間隙圓弧同步帶減速，效率高，噪音低，滾珠絲杠

傳動加載，力值

c. 全數字閉環控制，試驗機調速比達到1∶10000。

③ 試驗機控制器

集負荷、位移、變形測量與顯示，速度控制、試驗參數設

置、試驗機校準、數據處理、報表輸出等功能于一身。

b. 試驗力、變形量四檔放大。

c. 全自動數據處理。主要項目包括：彈性摸量、上下屈服點、

最大點、斷裂點非比例應力點、局部曲線放大等。

d. 數據處理與曲線繪制并輸出。

e. 與計算機接口方式：RS232。

f. 顯示方式：屏顯

g. 操作方式：通過101鍵盤、鼠標菜單操作。

④ 其它特性

a. 使用220V、20A市電。

b. 安全保護裝置可防止超行程、超負荷、漏電及電流過載等

問題的發生。

c. 有各種特殊附具作為可選件提供。

三、主要技術指標

四、工作條件

a. 室溫10～35℃范圍內；

b. 相對溫度≤80%；

c. 周圍無振動，無腐蝕性介質和無較強電磁場干擾的環境中；

d. 電源電壓的變化在額定電壓的10%以內；

e. 在堅固的基礎上穩定安裝。

五、工作原理

該試驗機由主機、驅動電機及控制系統、傳動系統、電子萬能機測控系統、計算機、數據處理軟件以及各種附件等組成。

1. 主機部分

該機的主機結構采用臥式結構，分試件加持空間，試驗加載空間，以及傳感器標定空間。伺服控制器驅動電機，通過無間隙園弧同步帶減速后驅動滾珠絲杠轉動，實現加載橫梁的左右移動，加載梁上裝有高精度的負荷傳感器，試樣的標線上可夾持引伸計完成試樣的試驗力和試樣變形的 測量。主機的右側設有一紅色急停開關，當出現緊急情況時，快速按下急停開關，則橫梁停止移動。

2. 試驗機測控系統及軟件

試驗機的測量、控制和數據處理都是由試驗機的測控系統和軟件來完成的，試驗機測控系統和主機及微機相連，試驗人員可通過鍵盤輸入試驗參數，微機對試驗參數和試驗結果進行實時顯示和處理，打印機對試驗結果進行打印。詳見《電子萬能軟件使用說明書》。

3. 強電部分

試驗機的強電部分裝在試驗機的底座內，通過電源線與電網相連，底座前部右下側開有電源開關和急停按鈕。電源開關為主機的送電開關，出現緊急情況時，按下急停開關可切斷主機的送電，保護主機，旋轉急停開關恢復通電。

六、安裝、調試：

1）合同簽訂后，七個工作日內將提供整套電子版文件，其說明書、售后服務卡、合格證等資料隨設備裝箱。

2）設備到廠后24小時內，安裝人員到達現場或根據客戶時間安排人員，負責客戶安裝、調試產品，并負責技術指導，培訓。

七、質量保障

服務方式

1）電話支持：通過電話或者網絡形式，將安排專業技術人員在1小時內對設備故障定位，并拿出解決方案，最終排除故障。

2）現場支持：通過電話不能診斷的故障，將安排工程師赴現場分 析原因，制定方案，排除故障。

服務承諾

對我公司出售產品，質保期內，出現質量問題，我公司將派專業工程師，1小時內響應，24小時內到達現場，并解決問題。

售后服務內容

1)產品質保一年，（易損件除外-附具）。質保期在產品安裝完畢驗收合格之日計算。

2）質保期外服務承諾：質量保證期過后，我方同樣提供免費電話咨詢服務，并承諾提供產品上門維護服務。

3）如使用方有產品升級、更新、換代、維修等需求時，我方承諾以優惠價格提供售后服務。
